Как проверить ТЭН стиральной машины мультиметром: полное руководство с фото

ТЭН (трубчатый электронагреватель) – ключевой элемент стиральной машины, отвечающий за подогрев воды в баке. Если машинка перестала греть воду, возможны три причины:

🔹 Поломка нагревательного элемента (ТЭНа).
🔹 Сбой в работе термодатчика (он отвечает за контроль температуры).
🔹 Неисправность в электронной плате (реле нагрева вышло из строя).

Наиболее частая проблема – выход из строя ТЭНа из-за накипи, перегрева или замыкания.

📌 Как понять, что сломался ТЭН?
✅ Вода не нагревается, белье остается холодным.
✅ Стиральная машина зависает на этапе нагрева.
✅ На дисплее появляются ошибки (F08, E05, H2O – зависят от модели).
✅ Чувствуется запах гари во время работы машины.
✅ Накипь внутри барабана усилилась.

✅ Если хотя бы один из симптомов совпадает – проверьте ТЭН мультиметром!

Подготовка к проверке ТЭНа

Прежде чем приступить к диагностике, подготовьте инструменты и обеспечьте доступ к стиральной машине.

Что понадобится?

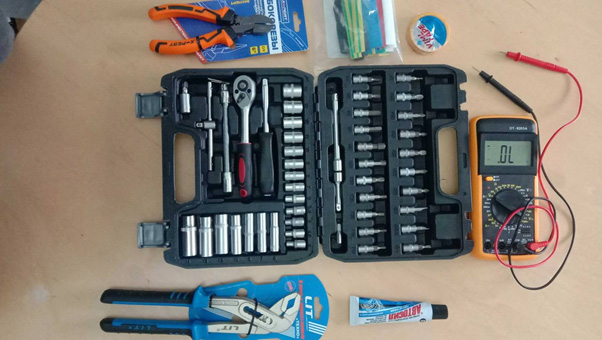

🛠 Инструменты:
✔ Мультиметр – прибор для измерения сопротивления.
✔ Отвертки (крестовая и плоская) – для разборки панели.
✔ Пассатижи – для отсоединения контактов.
✔ Перчатки и сухая тряпка – для безопасности.

Как подготовить стиральную машину?

1️⃣ Отключите машину от сети – безопасность прежде всего!
2️⃣ Перекройте подачу воды и отсоедините шланги.
3️⃣ Сдвиньте машину, чтобы обеспечить доступ к задней или передней панели.

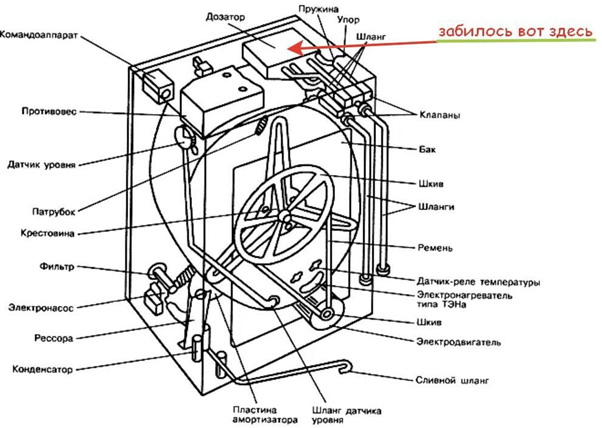

Как найти ТЭН в стиральной машине?

ТЭН находится в нижней части бака, но доступ к нему зависит от модели стиральной машины:

✔ В Bosch, Siemens, Samsung – ТЭН расположен сзади (достаточно снять заднюю крышку).
✔ В Indesit, LG, Ariston – ТЭН находится спереди (потребуется снять переднюю панель).

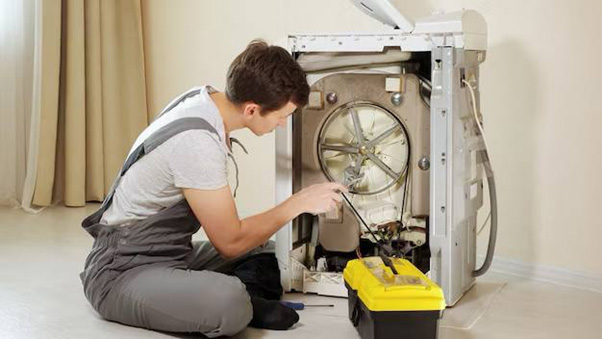

Как разобрать стиральную машину?

1️⃣ Открутите болты крепления задней или передней панели.
2️⃣ Снимите крышку и найдите два контакта и центральную гайку – это и есть нагревательный элемент.
3️⃣ Осторожно отсоедините провода (желательно сфотографировать их расположение перед снятием).

Проверка ТЭНа мультиметром: измерение сопротивления

Первый этап диагностики – проверка сопротивления.

Как провести замер?

1️⃣ Переключите мультиметр в режим измерения сопротивления (Ом, Ω).
2️⃣ Установите предел измерения до 200 Ом.

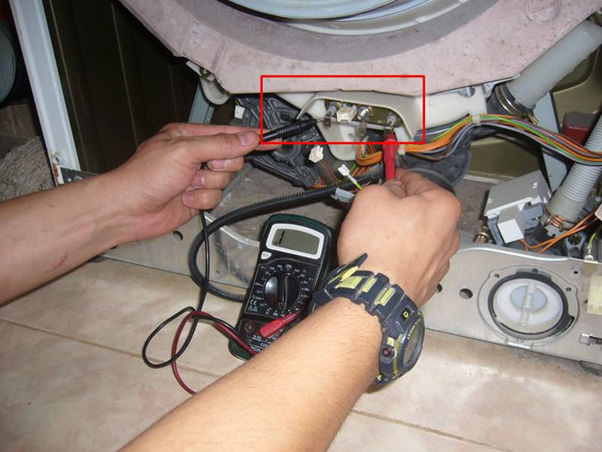

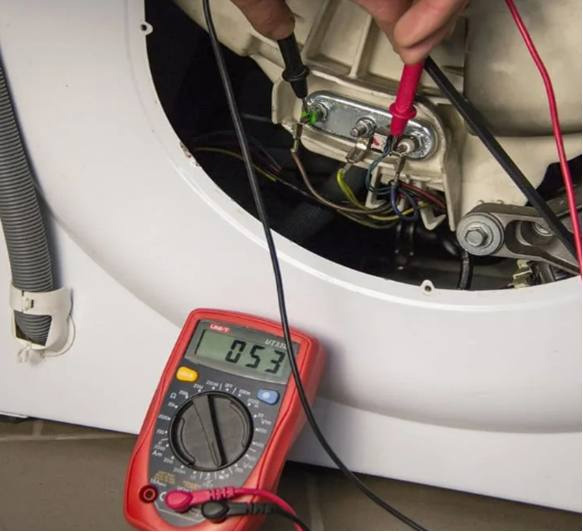

3️⃣ Приложите щупы мультиметра к двум контактам ТЭНа.

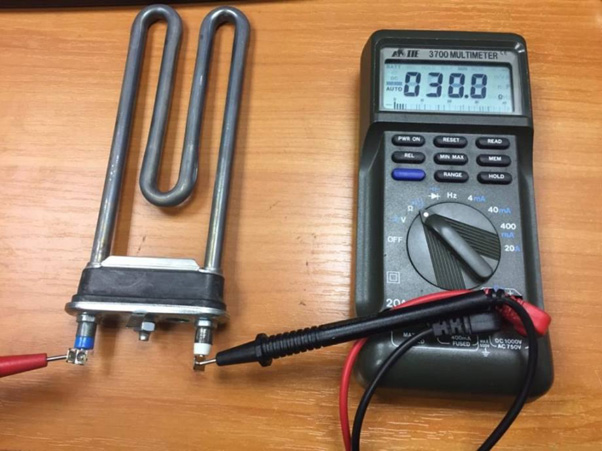

📌 Нормальное сопротивление ТЭНа в зависимости от мощности:
✔ 1800–2000 Вт → 20-30 Ом
✔ 1000–1200 Вт → 30-50 Ом

🔴 Если мультиметр показывает 0 или 1 (обрыв) – ТЭН сгорел и требует замены.

Проверка ТЭНа на пробой (замыкание на корпус)

Даже если сопротивление в норме, возможен пробой на корпус.

Как проверить пробой?

1️⃣ Переключите мультиметр в режим прозвонки (значок диода или звуковой сигнал).
2️⃣ Один щуп подключите к контакту ТЭНа, второй – к корпусу машины.
3️⃣ Если мультиметр пищит или показывает число меньше 1 Ом – ТЭН пробит и требует замены.

Как заменить неисправный ТЭН?

Если тест показал поломку, ТЭН необходимо заменить.

Порядок замены:

1️⃣ Ослабьте центральную гайку (не откручивайте полностью).
2️⃣ Подденьте уплотнитель отверткой, аккуратно извлеките ТЭН.
3️⃣ Очистите посадочное место от накипи и грязи.
4️⃣ Установите новый ТЭН, затяните гайку и подключите провода.

Когда стоит вызвать мастера?

🔴 Если после проверки ТЭНа проблема осталась, возможно, вышли из строя:

✔ Термодатчик (измеряет температуру воды).
✔ Реле нагрева на плате управления.
✔ Электропроводка (повреждены контакты).

📞 В таких случаях лучше обратиться к специалисту!
